مشروع بأشكال موشورية و إسطوانية بسيطة متناسبة مع تلاميذ مستوى إعدادي

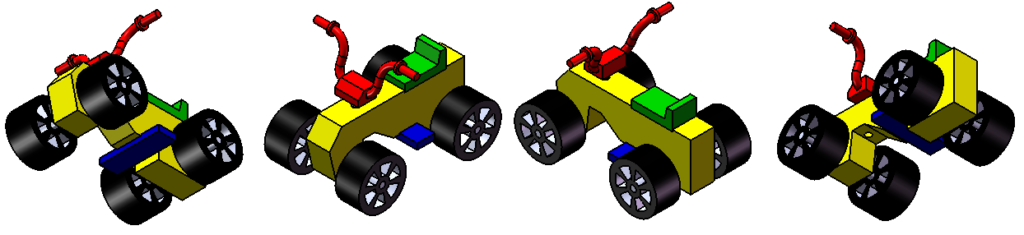

الرسم الثلاثي الأبعاد للمشروع

مجموعة من الرسومات ثلاثية الأبعاد لدراجة رباعية مختلفة حسب إتجاه النظر و حسب الرسم

الإسقاط المتعامد للمشروع

مجموعة من المساقط ملوّنة و غير ملوّنة

الرسم المفكّك للمشروع

رسم مفكّك لدراجة رباعية مرتّبة و متباعدة

الرسم الشامل للمشروع

مساقط للدراجة رباعية مرقّمة

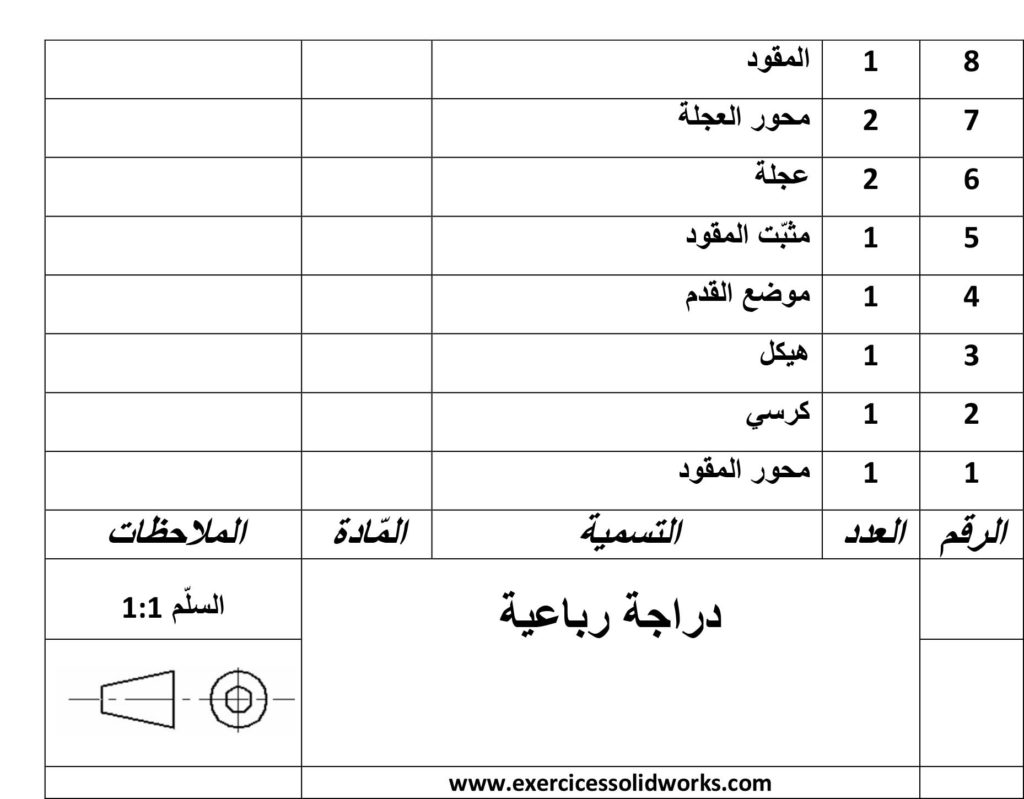

مدوّنة الرسم الشامل

تحميل المدوّنة بصيغة word et PDF

رسم هندسي للقطعة رقم 1

الرسم الثلاثي الأبعاد للقطعة عدد 1 (محور المقود)

محور المقود شكل إسطواني الشكل
في ما يلي مجموعة من الرسومات الثلاثيّة الأبعاد للقطعة رقم 1 (محور المقود)

الإسقاط المتعامد للقطعة عدد 1(محور المقود)

مساقط

ترقيم القطعة عدد 1 (محور المقود)

ترقيم أو القياسات للقطعة رقم 1 (محور المقود)

تمرين عدد 1 (محور المقود)

رسم القطعة 1 (محور المقود) على برمجية سوليد وركس و تثبّت إن وزنها 0.70 غرام مع علم إنّ مادة القطعة َ Alliage 1060

رسم هندسي للقطعة رقم 2

الرسم الثلاثي الأبعاد للقطعة عدد 2 (كرسي)

كرسي شكل موشوري الشكل
مجموعة من الرسومات الثلاثية الأبعاد للقطعة عدد 2 (كرسي)

الإسقاط المتعامد للقطعة عدد 2 (كرسي)

6 مشاقط للقطعة عدد 2 (كرسي)

ترقيم القطعة عدد 2 (كرسي)

القياسات للقطعة عدد 2 (كرسي)

تمرين عدد 2 (كرسي)

أرسم القطعة عدد 2 (كرسي) على برمجية سوليد وركس و تثبّت إن وزنها 14.20 غرام مع علم إنّ مادة القطعة َ Alliage 1060

رسم هندسي للقطعة رقم 3 (هيكل)

الرسم الثلاثي الأبعاد للقطعة عدد 3 (هيكل)

مجموعة من الرسومات الثلاثية الأبعاد للقطعة عدد 3 (هيكل)

الإسقاط المتعامد للقطعة عدد 3 (هيكل)

6 مساقط للقطعة عدد 3 (هيكل)

ترقيم القطعة عدد 3 (هيكل)

قياسات للقطعة عدد 3 (هيكل)

القطاع البسيط عدد 3 (هيكل)

القطاع البسيط حسب المقطع A-A و المقطع B-B

القطاع البسيط حسب المقطع A-A و المقطع B-B بدون إعتبار الخطوط المتقطّعة

القطاع البسيط حسب المقطع C-C

القطاع البسيط حسب المقطع E-E

رسم القطعة على برمجية سوليد وركس و تثبّت إن وزنها 192.35 غرام مع علم إنّ مادة القطعة َ Alliage 1060

رسم هندسي للقطعة رقم 4 (موضع القدم)

الرسم الثلاثي الأبعاد للقطعة عدد 4 (موضع القدم)

عدد 4 (موضع القدم) ذا شكل موشوري

مجموعة من الرسومات ثلاثية الأبعاد مختلفة حسب إتجاه النظر

الإسقاط المتعامد للقطعة عدد 4 (موضع القدم)

ستة مساقط للقطعة عدد 4 (موضع القدم)

ترقيم القطعة عدد 4 (موضع القدم)

قياسات القطعة عدد 4 (موضع القدم)

تمرين عدد 4

أرسم القطعة رقم 4 (موضع القدم) على برمجية سوليد وركس و تثبّت إن وزنها 9.32 غرام مع علم إنّ مادة القطعة َ Alliage 1060

رسم هندسي للقطعة رقم 5

الرسم الثلاثي الأبعاد للقطعة عدد 5 (مثبّت المقود)

مثبّت المقود شكل موشوري الشكل
مجموعة من الرسومات الثلاثية الأبعاد

الإسقاط المتعامد للقطعة عدد 5 (مثبّت المقود)

6 مساقط للقطعة عدد 5 (مثبّت المقود)

ترقيم القطعة عدد 5 (مثبّت المقود)

في ما يلي القياسات للقطعة عدد 5 (مثبّت المقود)

القطاع البسيط عدد 5 (مثبّت المقود)

القطاع البسيط حسب المقطع A-A

تمرين عدد 5

رسم القطعة على برمجية سوليد وركس و تثبّت إن وزنها 6.26 غرام مع علم إنّ مادة القطعة َ Alliage 1060

رسم هندسي للقطعة رقم 6

الرسم الثلاثي الأبعاد للقطعة عدد 6 ( عجلة)

القطعة عدد 6 ( عجلة) إسطوانيّة الشكل

الإسقاط المتعامد للقطعة عدد 6 ( عجلة)

6 مساقط للقطعة عدد 6 ( عجلة)

ترقيم القطعة عدد 6 ( عجلة)

قياسات للقطعة عدد 6 ( عجلة)

تمرين عدد 6

رسم القطعة على برمجية سوليد وركس و تثبّت إن وزنها 45.42 غرام مع علم إنّ مادة القطعة َ Alliage 1060

رسم هندسي للقطعة رقم 7

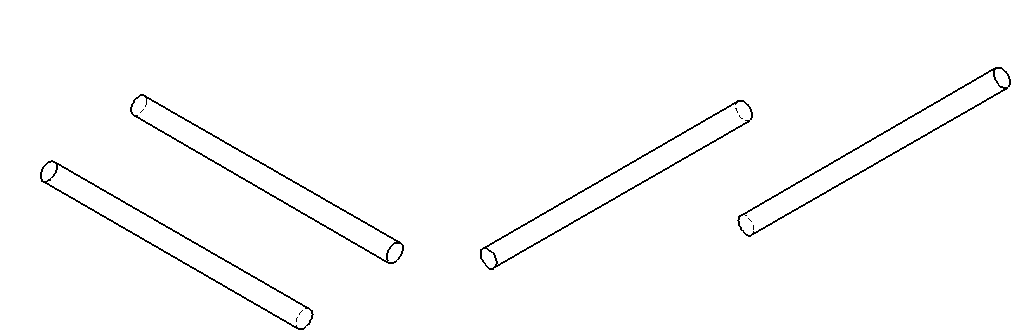

الرسم الثلاثي الأبعاد للقطعة عدد7 (محور العجلة)

القطعة عدد7 (محور العجلة) ذات شكل إسطواني
في ما يلي مجموعن من الرسومات الثلاثية الأبعاد

الإسقاط المتعامد للقطعة عدد7 (محور العجلة)

6 مساقط للقطعة عدد7 (محور العجلة)

ترقيم القطعة عدد7 (محور العجلة)

القياسات للقطعة عدد7 (محور العجلة)

تمرين عدد7

أرسم القطعة (محور العجلة) على برمجية سوليد وركس و تثبّت إن وزنها 000 غرام مع علم إنّ مادة القطعة َ Alliage 1060

رسم هندسي للقطعة رقم 8

الرسم الثلاثي الأبعاد للقطعة عدد 8 (المقود)

القطعة عدد 8 (المقود) موشورية الشكل
مجموعة من الرسومات الثلاثية الأبعاد

الإسقاط المتعامد للقطعة عدد 8 (المقود)

ترقيم القطعة عدد 8 (المقود)

القطاع البسيط عدد 8 (المقود)

رسم القطعة على برمجية سوليد وركس و تثبّت إن وزنها 6.77 غرام مع علم إنّ مادة القطعة َ Alliage 1060

تجميع القطع عبر برمجيّة سوليد وركس(يتبع)
